中国药典2010/2015版/2020版0982 粒度和粒度分布测定法-空气喷射筛分仪 510-221103

2024-12-09  |  分类: News

中国药典ChP2015版/2020版0982 粒度和粒度分布测定法

本法用于测定原料药和药物制剂的粒子大小或粒度分布。其中第一法、第二法用于测定药物制剂的粒子大小或限度，第三法用于测定原料药或药物制剂的粒度分布。

3. 空气喷射筛分法

每次筛分时仅使用一个药筛。如需测定颗粒大小分布，应从孔径最小的药筛开始顺序进行。 除另有规定外，取直径为200mm规定号的药筛，称定重量，根据供试品的容积密度，称取供试品25~100g，置药筛中，筛上加盖。设定压力，喷射5分钟。取药筛，称定总量，根据筛分前后的重量差异计算药筛上颗粒及粉末所占比例（%）。重复上述操作直至连续两次筛分后，药筛上遗留颗粒及粉末重量的差异不超过前次遗留颗粒及粉末重量的5%或两次重量的差值不大于0.1g; 若药筛上遗留的颗粒及粉末重量小于供试品取样量的5%，则连续两次的重量差异应不超过20%。

汇美科200系列空气喷射筛

H汇美科200系列空气喷射筛是用来测量粉体粒度大小限度及粒度分布的实验室用分析级筛分仪器， 该系列分为：

• AIR-200 标准型空气喷射筛， 产品号 51298A
  标准型空气喷射筛可以满足人们利用汇美科空气喷射筛分测试、计算和打印的要求
• HMK-200 智能型空气喷射筛， 产品号 51598
  智能型空气喷射筛可以给用户一个更加全面的空气喷射筛分体验。

汇美科LABULK采用二机一体的领先仪器结构设计,方便快捷地升级，标准型和智能型。

第一法（显微镜法）

本法中的粒度，系以显微镜下观察到的长度表示。

目镜测微尺的标定  照显微鉴别法（通则2001）标定目镜测微尺。

测定法  取供试品，用力摇匀，粘度较大者可按各种项下的规定加适量甘油溶液（1→2）稀释，照该剂型或各品种项下的规定，量取供试品，置载玻璃片上，覆以盖玻片，轻压使颗粒分布均匀，注意防止气泡混入，半固体可直接涂在载玻璃片上，立即在50~100倍显微镜下检视盖玻片全部视野，应无凝聚现象，并不得检出该剂型或各品种项下规定的50μm及以上的粒子。再在200~500倍的显微镜下检视该剂型或各品种项下规定的视野内的总粒数及规定大小的粒数，并计算其所占比例（%）。

第二法（筛分法）

筛分法一般分为手动筛分法、机械筛分法与空气喷射筛分法。手动筛分法和机械筛分法适用于测定大部分粒径大于75μm的样品。对于粒径小于75μm的样品，则应采用空气喷射筛分法或其他适宜的方法。

机械筛分法系采用机械方法或电磁方法，产生垂直振动、水平圆周运动、拍打、拍打与水平圆周运动相结合等振动方式。空气喷射筛分法则采用流动的空气流带动颗粒运动。

筛分试验时需注意环境湿度，防止样品吸水或失水。对易产生静电的样品，可加入0.5%胶质二氧化硅和（或）氧化铝等抗静电剂，以减小静电作用产生的影响。

1. 手动筛分法

• 单筛分法 称取各品种项下规定的供试品，置规定号的药筛中（筛下配有密合的接收容器），筛上加盖。按水平方向旋转振摇至少3分钟，并不时在垂直方向轻叩筛。取筛下的颗粒及粉末，称定重量，计算其所占比例（%）。
• 双筛分法 取单剂量包装的5袋（瓶）或多剂量包装的1袋（瓶），称定重量，置该剂型或品种项下规定的上层（孔径大的）药筛中（下层的筛下配有密合的接收容器），保持水平状态过筛，左右往返，边筛动边拍打3分钟。取不能通过大孔径筛和能通过小孔径筛的颗粒及粉末，称定重量，计算其所占比例（%）。

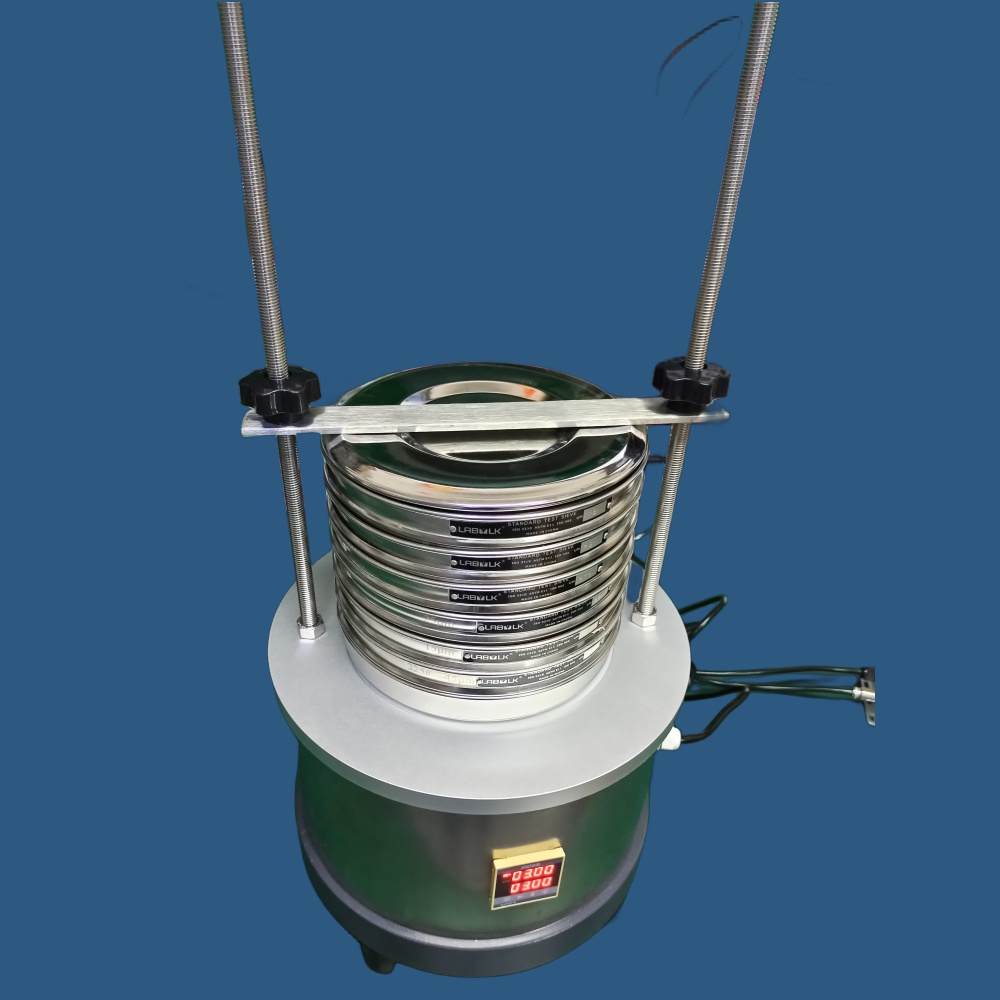

2. 机械筛分法

除另有规定外，取直径为200mm规定号的药筛和接收容器，称定重量，根据供试品的容积密度，称取供试品25~100g，置最上层（孔径最大的）药筛中（最下层的筛下配有密合的接收容器），筛上加盖。设定振动方式和振动频率，振动5分钟。取各药筛与接收容器，称定重量，根据筛分前后的重量差异计算各药筛上和接收容器内颗粒及粉末所占比例（%）。重复上述操作直至连续两次筛分后，各药筛上遗留颗粒及粉末重量的差异不超过前次遗留颗粒及粉末重量的5%或两次重量的差值不大于0.1g； 若某一药筛上遗留颗粒及粉末的重量小于供试品取样量的5%，则该药筛连续两次的重量差异应不超过20%。

（内容请见文章开始部分）

第三法（光散射法）

单色光束照射到颗粒供试品后即发生散射现象。由于散射光的能量分布与颗粒的大小有关，通过测量散射光的能量分布（散射角），依据米氏散射理论和弗朗霍夫近似理论，即可计算出颗粒的粒度分布。本法的测量范围可达0.02~3500μm。所用仪器为激光散射粒度分布仪。

1. 对仪器的一般要求

散射仪  光源发出的激光强度应稳定，并且能够自动扣除电子背景和光学背景等的干扰。

采用粒径分布特征值［d（0.1）、d（0.5）、d（0.9）］已知的“标准粒子”对仪器进行评价。通常用相对标准偏差（RSD）表征“标准粒子”的粒径分布范围，当RSD 小于50%（最大粒径与最小粒径的比率约为10:1）时，平行测定5次，“标准粒子”的d (0.5) 均值与其特征值的偏差应小于3%，平行测定的RSD不得过3%；“标准粒子”的d (0.1)和d(0.9)均值与其特征值得偏差均应小于5%，平行测定的RSD均不得过5%；对粒径小于10μm的“标准粒子”，测定的d(0.5)均值与其特征值的偏差应小于6%，平行测定的RSD不得过6%；d(0.1)和d(0.9)的均值与其特征值得偏差均应小于10%，平行测定的RSD均不得过10%。

2. 测定法

根据供试品的性状和溶解性能，选择湿法测定或干法测定；湿法测定用于测定混悬供试品或不溶于分散介质的供试品，干法测定用于测定水溶性或无适合分散介质的固态供试品。

湿法测定  湿法测定的检测下限通常为20nm。

根据供试品的特性，选择适宜的分散方法使供试品分散成稳定的混悬液；通常可采用物理分散的方法如超声、搅拌等，通过调节超声功率和搅拌速度，必要时可加入适量的化学分散剂或表面活性剂，使分散体系成稳定状态，仪保证供试品能够均匀稳定地通过检测窗口， 得到准确的测定结果。

只有当分散体系的双层电位（ζ电位）处于一定范围内，体系才处于稳定状态，因此，在制备供试品的分散体系时，应注意测量体系ζ电位，以保证分散体系的重现性。

湿法测量所需要的供试品量通常应达到检测器遮光度范围的8%~20%；最先进的激光粒度仪对遮光度的下限要求可低至0.2%。

干法测定  干法测定的检测下限通常为200nm。

通常采用密闭测量法，以减少供试品吸潮。选用的干法进样器及样品池需克服偏流效应，根据供试品分散的难易，调节分散器的气流压力，使不同大小的粒子以同样的速度均匀稳定地通过检测窗口，以得到准确的测定结果。

对于化学原料药，应采用喷射式分散器。在样品盘中先加入适量的金属小球，再加入供试品，调节振动进样速度、分散气压（通常为0~0.4MPa）和样品出口的狭缝宽度，以控制供试品的分散程度和通过检测器的供试品量。

干法测量所需要的供试品量通常应达到检测器遮光度范围的0.5%~5%。

【附注】（1）仪器光学参数的设置与供试品的粒度分布有关。粒径大于10μm的微粒，对系统折光率和吸光度的影响较小；粒径小于10μm的微粒，对系统折光率和吸光度的影响较大。在对不同原料和制剂的粒度进行分析时，目前还没有成熟的理论用于指导对仪器光学参数的设置，应有实验比较决定，并采用标准粒子对仪器进行校准。

（2）对有色物质、乳化液和粒径小于10μm的物质进行粒度分布测量时，为了减少测量误差，应使用米氏理论计算结果，避免使用以弗朗霍夫近似理论为基础的计算公式。

（3）对粒径分布范围较宽的供试品进行测定时，不宜采用分段测量的方法，而应使用涵盖整个测量范围的单一量程检测器，以减少测量误差。

国家食品药品监督管理局进口药品注册标准标准号JF20100008微晶纤维素

中国药典2010

粒度 取本品约10g，分别置75um（200目）或45um（325目）孔径药筛上，照粒度和粒度分布测定法（中国药典2010年版二部附录IX E第二法3），采用200LS-N气流筛分仪，调节压力为2500Pa，运行3分钟，期间用塑料锤轻叩筛顶部和边。遗留在75um（200目）孔径药筛上的颗粒量不得过2.0%；遗留在45um（325目）孔径药筛上的颗粒量不得过10.0%。如供试品因吸湿或静电而絮集，可加入Adsolider-102(Adsolider-102，在45um（325目）药筛上残留量应小于1%)1g，同法操作，应符合规定。

【检查】 粒度 取本品100.0g置250um孔径药筛或取本品50.0g分别置75um或150um孔径药筛上，照粒度和粒度分布测定法（中国药典2010版第二部附录IX E第二法3），采用200LS-N气流筛分仪，调节压力为1500-2000Pa，运行3分钟（75um药筛为6分钟），期间用塑料锤轻叩筛顶部和边。应符下表的规定。

中国药典2015

《中国药典2015年版》规定: 对于粒径小于75μm的样品，则应采用空气喷射筛分法。

3、空气喷射筛分法

每次筛分时仅使用一个药筛。如需测定颗粒大小分布，应从孔径最小的药筛开始顺序进行。除另有规定外，取直径为200 mm规定号的药筛，称定重量，根据供试品的容积密度，称取供试品25-100 g, 置药筛中，筛上加盖。设定压力，喷射5分钟。取药筛，称定重量，根据筛分前后的重量差异计算药筛上颗粒及粉末所占比例（%）。重复上述操作直至两次筛分后，药筛上遗留颗粒及粉末重量的差异不超过前次遗留颗粒及粉末重量的5%或两次重量的差值不大于0.1 g;若药筛上遗留的颗粒及粉末重量小于供试品取样量的5%，则连续两次的重量差异应不超过20%

空气喷射筛https://www.hmk17.com
